產品概述

     APF（Active Power Filter）是一種基于電壓源逆變器的新型電力電子諧波濾除裝置，通過實時檢測負載電流波形，動態生成反向諧波電流，實現濾除（抵消）諧波、動態補償系統無功與電壓波動、抑制諧振、提高功率因數等功能。具有輸出特性不受系統影響、無諧波放大危險、響應速度快、濾波范圍廣、濾波效率高、體積小重量輕等突出優點，已成為電力諧波抑制和無功補償?shù)闹匾侄巍?/p>

性能特點

　　智能化：可自動分析、計算出系統電壓、電流、有功功率、無功功率、功率因數等電量參數，并根據要求適時自動投切；

　　濾波效率高：諧振式濾波補償裝置可用于濾除5、7、11、13等各次特征諧波，諧波濾除率可達75%以上；

　　速度快：采用先進的計算分析方法，可編程投切策略及參數設置，其中可控硅采用過零投切，最快響應時間可真正小于20ms，投切無震蕩；

　　精度高：可采用等步長和變步長的不同分組方案，使系統功率因數始終處于目標范圍內；

　　運行可靠性高、運行費用低。

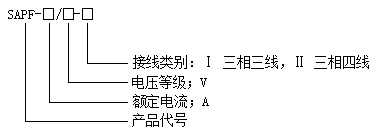

產品型號

使用環境

　　環境溫度：—10～+40℃；

　　相對濕度：不超過85%，不凝露；

　　海拔高度：不超過2000m（超過2000m時選用高原型）；

　　安裝地點：垂直傾斜度不超過50，無火災、爆炸危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

　　《低壓成套開關設備和控制設備》                     GB7251.1-2005

　　《電能質量  公用電網諧波》                         GB/T14549-93

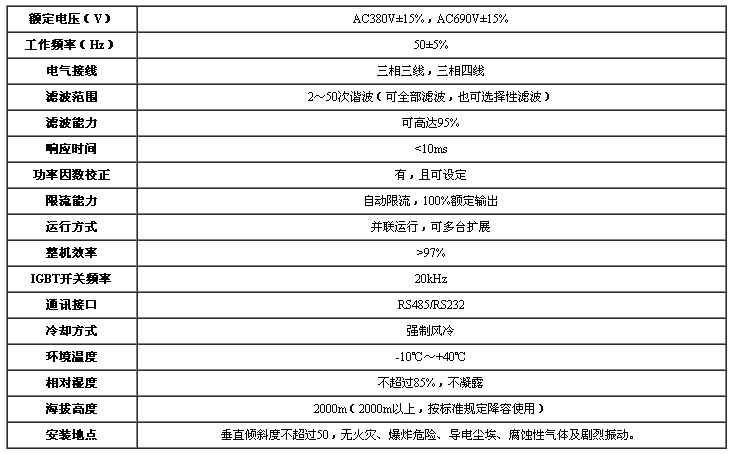

技術指標

產品方案

補償方案

　　根據系統中非線性負載的分布狀況及客戶需要達到治理效果，有源濾波裝置的應用可分為集中補償、分組補償和就地補償三種方案。

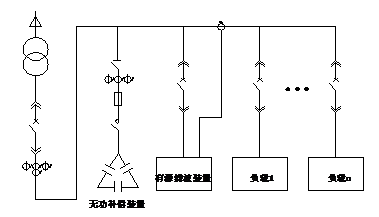

集中補償

　　集中補償適用于非線性負載數量大且分散，且單臺非線性負載容量較小的系統，可在系統進線端安裝有源濾波裝置，對系統中存在的諧波進行綜合治理。

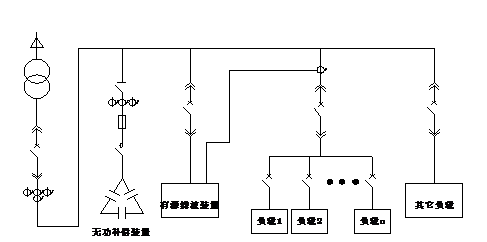

分組補償

　　分組補償適用于非線性負載集中在其中幾條支路的系統中，可在這幾條支路的匯總點安裝有源濾波裝置，以避免諧波電流流入電網污染其它負載。

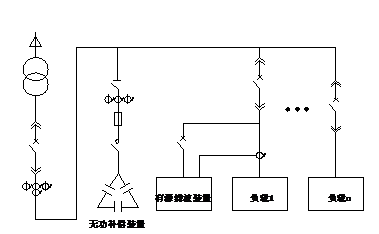

就地補償

　　就地補償適用于單臺負載諧波含量較大且分布較為分散的配電系統，在該單臺負載的輸入端安裝有源濾皮裝置可以達到理想治理效果.

訂貨須知

　　因諧波成份及大小對裝置的設計至關重要，訂貨時，需提供詳細的諧波數據，我公司可提供現場測試；

　　系統的自然功率因數與欲達到的目標功率因數，決定著補償設備的容量與投資費用，訂購時請確認系統自然功率因數和目標功率因數。不詳時請與本公司技術人員交流；

　　請明確安裝要求，如：柜體顏色、是否并柜、進線方式等。無明確說明均按照本公司標準產品制作；

　　請說明環境條件是否有特殊要求。

　　若有特殊要求，請與我公司協商訂貨。
